從今天開始，我們進入核心技術篇。第一個要講的問題，是整個運動控制的起點：上位機給出一個目標姿態，六根桿分別該伸多長？這個問題看似簡單，實際上它是Stewart平臺運動學中最核心的數學問題。控制器必須先回答一個更具體的問題：為了讓上平臺到達這個目標位置和姿態，六支鏈分別應該達到多長？這一步就是Stewart平臺的逆運動學求解。
一、先分清正解和逆解
1. 用"調望遠鏡"理解兩類問題
想象你在用一架老式望遠鏡看星星。你想看某顆星，需要把望遠鏡轉到特定角度。
已知目標角度，調整旋鈕------對應逆運動學（逆解）：由目標位姿求解驅動控制量。
調整旋鈕后，觀測當前指向------對應正運動學（正解）：由驅動支鏈長度求解動平臺當前位姿。
2. 逆運動學
已知上平臺的目標位姿：
求六條支鏈的目標長度：
這里的x、y、z表示平移量，φ、θ、ψ分別表示橫滾、俯仰和偏航角。具體角度名稱和正方向必須服從項目采用的坐標系定義。
本文所討論的"給定目標位姿求六支鏈桿長"，就是逆運動學問題。
3. 正運動學
正運動學的輸入和輸出恰好相反：已知六條支鏈的實際長度，反過來求上平臺當前的六自由度位姿。
正運動學通常沒有像逆運動學那樣直接、唯一的閉式表達，需要采用Newton-Raphson、Levenberg-Marquardt等數值迭代方法。計算結果還會受到初始值、機構構型、傳感器誤差和奇異位形的影響。
在實際系統中：
? 逆解用于把位姿指令轉換為執行器目標；
? 正解可用于狀態估計、運動顯示、標定驗證和控制結果校核；
? 若配置外部位姿測量裝置，還可將正解結果與測量結果進行比較。

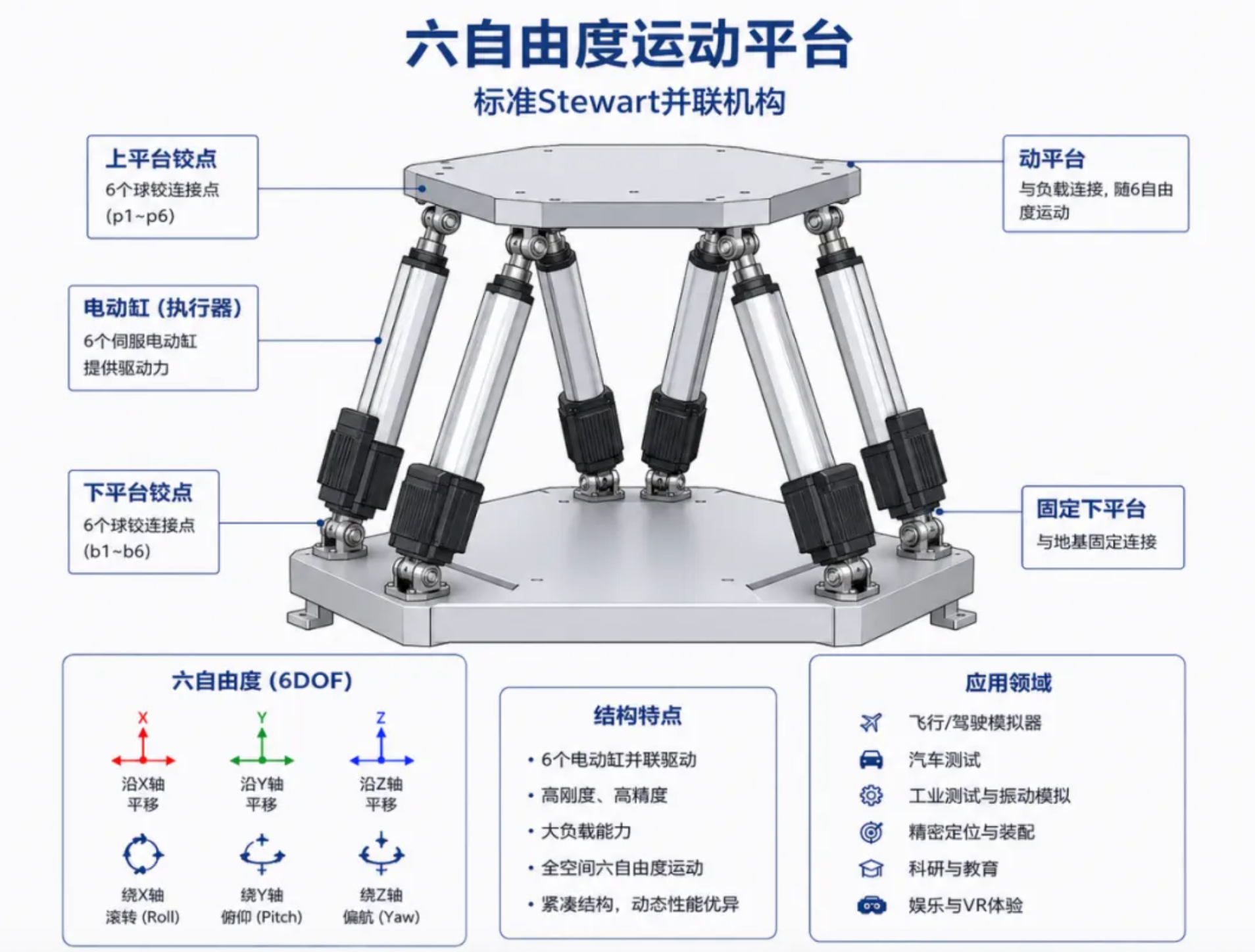

二、建立兩個坐標系
逆運動學計算的第一步不是寫公式，而是統一坐標系。
通常需要建立兩個右手坐標系：
-
固定坐標系{B}：安裝在下平臺或基座上；
-
動平臺坐標系{P}：固定在上平臺上，隨上平臺一起運動。
設第i條支鏈在下平臺上的鉸點坐標為：
上鉸點在動平臺坐標系中的坐標為：
下鉸點坐標始終在固定坐標系中表示。上鉸點坐標雖然在動平臺局部坐標系中保持不變，但它在固定坐標系中的位置會隨平臺位姿變化。
三、把目標位姿轉換成旋轉矩陣
上平臺的目標位姿可以寫成齊次變換矩陣：
如果項目采用常見的ZYX旋轉約定，可寫為：
需要特別強調：不同系統采用的旋轉順序可能不同。
XYZ、ZYX、內旋、外旋或者航空坐標系之間不能直接混用。即使輸入的三個角度數值完全相同，只要旋轉順序不同，最終得到的六支鏈長度就可能不同。
-
使用左手坐標系還是右手坐標系；
-
三個平移軸的正方向；
-
Roll、Pitch、Yaw分別繞哪一根軸；
-
采用內旋還是外旋；
-
歐拉角的旋轉順序；
-
輸入角度單位是度還是弧度。
四、逆解的核心：計算每條支鏈的空間向量
當目標平移向量t和旋轉矩陣R已知后，第i個上鉸點在固定坐標系中的位置為：
這一步包含兩個動作：先用旋轉矩陣改變上鉸點相對動平臺原點的方向，再加上動平臺原點的平移量。

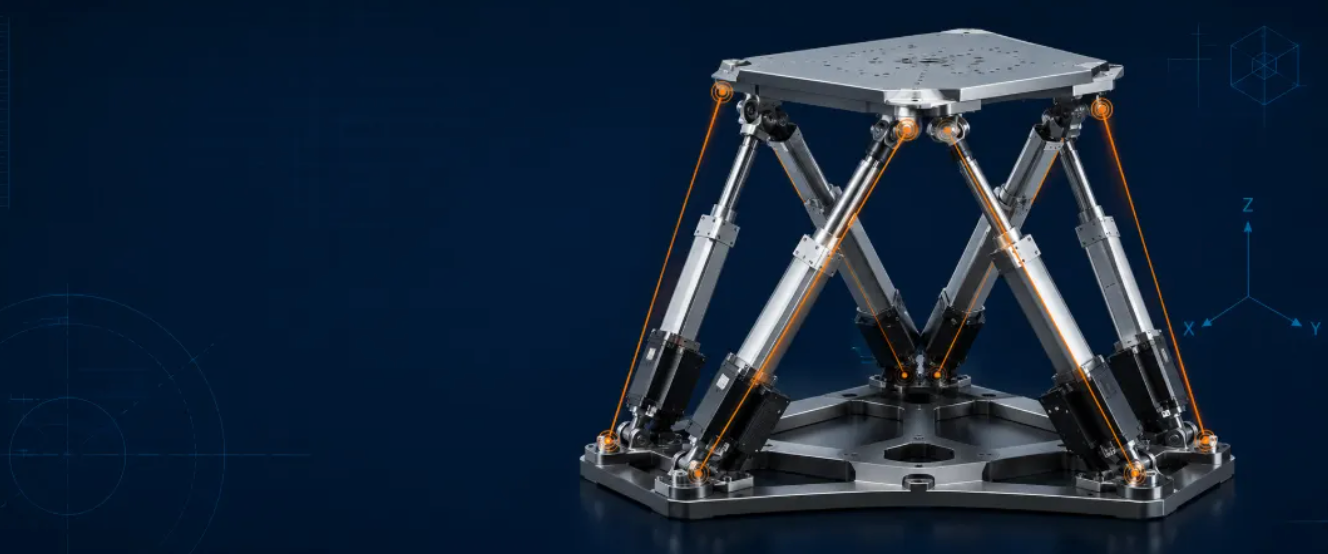

于是，第i條支鏈的空間向量為：
代入上式：
對這個空間向量求歐氏范數，就得到第i條支鏈的目標長度：
對i=1到6分別執行一次，就能得到完整的六支鏈長度向量：
一個簡化例子
假設平臺在零位時，某根桿的理論長度是785 mm。現在上平臺升高了50 mm，其他姿態不變。由于桿是斜著安裝的（與垂直方向有夾角），桿長的變化并不等于50 mm，而是要根據幾何關系計算。
如果桿與垂直方向夾角約30°，那么桿長變化約為：
也就是說，上平臺升高50 mm，這根桿要伸長約57.7 mm。這就是逆解在做的事------把平臺位姿變化翻譯成每根桿的長度變化。六根桿的夾角各不相同，所以同樣的位姿變化，六根桿的伸縮量也不同。這就是為什么需要精確的運動學模型來計算。
五、桿長不一定等于電動缸控制指令
由逆運動學得到的Li，通常表示兩個鉸點中心之間的幾何距離。但伺服系統實際需要的可能是電動缸伸出量、絲杠或電機的位置脈沖、相對于機械零位的增量，或者相對于平臺中位的長度變化。
如果第i條支鏈的機械基準長度為L(zhǎng)i0，則其目標伸縮量可寫為：
若電機編碼器計數與直線位移的換算系數為Ki，還需要進一步轉換：
其中Ci0是與機械零位對應的編碼器基準值。
任何一個環節的基準定義不一致，都可能造成平臺零位偏差、姿態耦合，甚至觸發行程或機構干涉。
六、為什么逆解算對了，平臺仍可能不能運動？
逆解公式給出的是幾何結果，不代表這個目標位姿在實際設備上一定可執行。控制系統至少還要完成以下檢查。
1. 支鏈行程檢查
只要有一條支鏈超出范圍，整個目標位姿就不能直接執行。
2. 速度、加速度與Jerk檢查
支鏈長度隨時間變化后，還要繼續計算速度、加速度和Jerk，防止指令在數學上連續、在機械上卻過于激烈。
3. 鉸鏈角度檢查
支鏈長度沒有超限，不代表球鉸或虎克鉸一定處于允許偏轉范圍。姿態較大時，某個鉸鏈可能先達到機械角度極限。
4. 機構干涉檢查
六條支鏈之間、支鏈與平臺之間、負載與周邊設備之間都可能發生干涉。
5. 奇異性檢查
當機構接近奇異位形時，平臺可能出現局部失控、驅動力急劇增大或某些方向剛度下降。逆解仍可能返回一組桿長，但這組桿長不一定對應安全、穩定、可控的狀態。
6. 工作空間檢查
Stewart平臺的六個位姿分量彼此耦合。"X方向可以移動某個距離"和"俯仰可以達到某個角度"，不代表兩者能夠同時達到各自最大值。
七、正運動學為什么更復雜？
逆運動學中，上平臺位姿已知，每個上鉸點經過坐標變換后都能直接得到位置，再計算與對應下鉸點之間的距離即可。

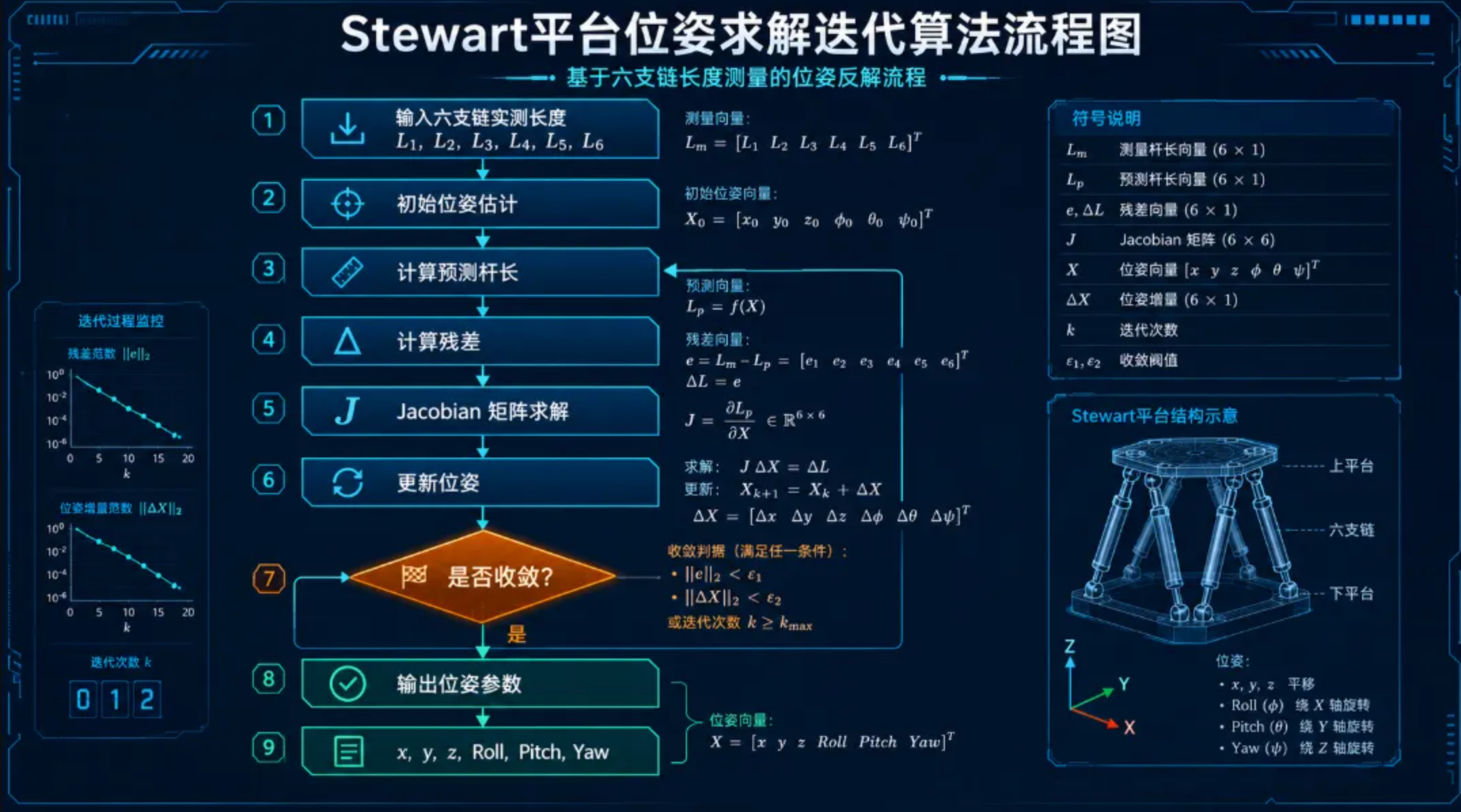

正運動學則相反。已知的是六個標量長度，需要反推出三個平移量和三個旋轉量。其約束方程可以寫為：
六條支鏈形成六個非線性方程：
實際求解通常包括以下過程：
如果初始值距離真實位姿過遠，或者平臺接近奇異區域，迭代可能收斂緩慢、收斂到錯誤構型，甚至無法收斂。
工程系統通常利用上一控制周期的位姿作為下一周期正解的初始值，因?yàn)檫B續運動過程中，相鄰周期的位姿變化通常較小。南京全控的控制系統中，正運動學求解采用Newton-Raphson迭代法，精度可達1×10??，一般迭代2---3次即可收斂。
八、從數學模型走向工程系統，還差三步
第一步：準確獲得機構幾何參數
理論模型使用設計圖紙中的上下鉸點坐標，實際設備則會受到加工、裝配和鉸鏈安裝誤差影響。對于精度要求較高的平臺，不能只依賴名義尺寸，需要通過測量和運動學標定識別更接近真實機構的幾何參數。
第二步：統一整個系統的數據定義
運動控制器、仿真軟件、上位機、游戲引擎和測試系統之間必須使用一致的數據協議，尤其要統一坐標軸、角度順序、位姿參考點、零位定義、數據周期和超限處理邏輯。
第三步：把逆解放入實時控制鏈路
真實平臺不會只計算一個靜態目標點?？刂葡到y(tǒng)需要在固定周期內持續完成：
-
接收目標位姿；
-
進行軌跡規劃或數據濾波；
-
執行運動學逆解；
-
檢查工作空間和安全邊界；
-
計算六軸同步目標；
-
下發到伺服驅動器；
-
采集編碼器與系統狀態；
-
進行報警、記錄或閉環修正。
因此，逆運動學公式本身并不長，但穩定的工程系統需要機械設計、幾何標定、實時控制、總線通訊、安全策略和軟件架構共同配合。
結語
給定Stewart平臺的目標位姿，求解六支鏈桿長，本質上可以歸納為三個步驟：
核心公式是：
但在工程應用中，必須繼續驗證行程、速度、加速度、鉸鏈偏角、機構干涉、工作空間和奇異性，并通過零位標定將幾何桿長轉換為真實執行器指令。
項目需求建議先明確這些信息
如果您正在進行Stewart平臺、六自由度運動平臺或模擬器運動系統的方案設計，建議提前整理：
-
負載及質心位置；
-
上平臺尺寸與安裝方式；
-
目標平移與轉動范圍；
-
速度、加速度及運動頻率；
-
控制周期和通訊接口；
-
位姿數據來源；
-
精度與驗收要求；
-
安裝空間和安全邊界。
南京全控航空科技有限公司可根據具體項目需求開展機構構型、工作空間、運動學可行性及控制系統方案分析。所有產品參數和接口能力以具體方案及最終技術協議為準。
